Le coin de la technique pour réaliser des spectres
La spectroscopie est un moyen très puissant d'analyse de la lumière : Composition chimique, densité des composés chimiques (largeur des raies spectrales), température (Courbe de rayonnement d'un corps noir) , magnétisme (Effet Zeeman) , vitesse radiale (Effet Doppler)
Spectroscopie sans fente avec un simple réseau de diffraction
- Spectroscopie stellaire sur des étoiles de première grandeur
- Tiroir à filtre avec un réseau en transmission de 100 l/mm ou 300l/mm, blazé à l'ordre 1 (Voir les exemples ci dessous). Toute l'énergie est transmise sur le 1er ordre
Les ordres 1 et -1 sont de même intensité
Seul l'ordre 1 est de forte densité lumineuse

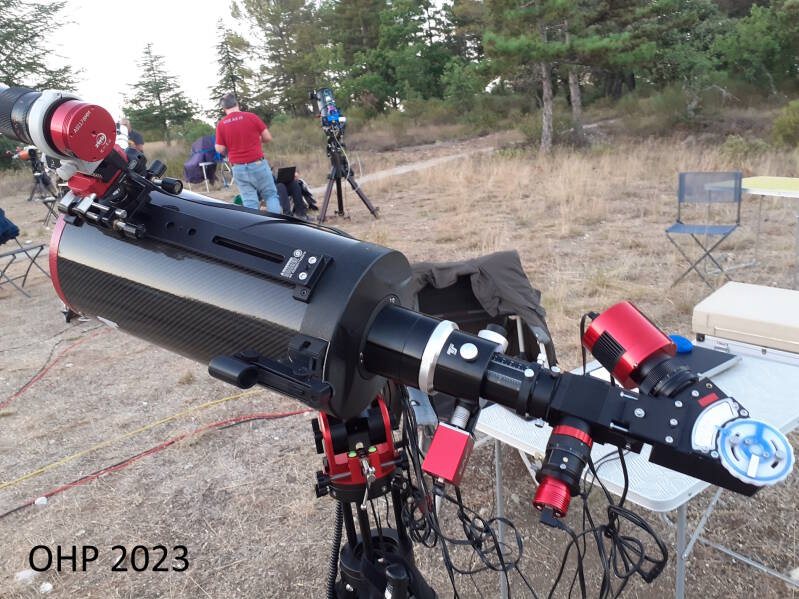

Spectroscopie avec un spectrographe à fente : Star'Ex BR Basse résolution
Acquisition :
- Instrument : Ritchey-Chrétien 8" avec réducteur de focale à reprendre avec la lunette ASKAR FRA500
- Star'Ex BR Basse résolution : Réseau de 300l/mm
- Caméra imageur : ASI183MM refroidie
- Caméra autoguidage : ASI174MM
Traitement des spectres : Prism, Demetra, Visual Spec
Le site de Christian Buil : Sol'Ex : étoiles
Le site de Valérie Desnoux : valerie.desnoux.free.fr/inti/
Spectres de pollution lumineuse et filtres

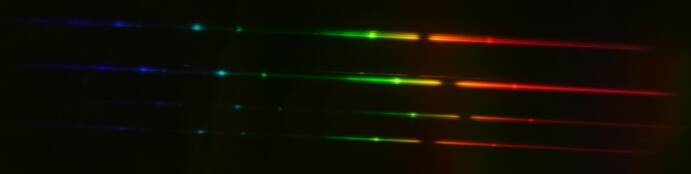

Lampadaires à la vapeur de Sodium , spectre d'ordre 2

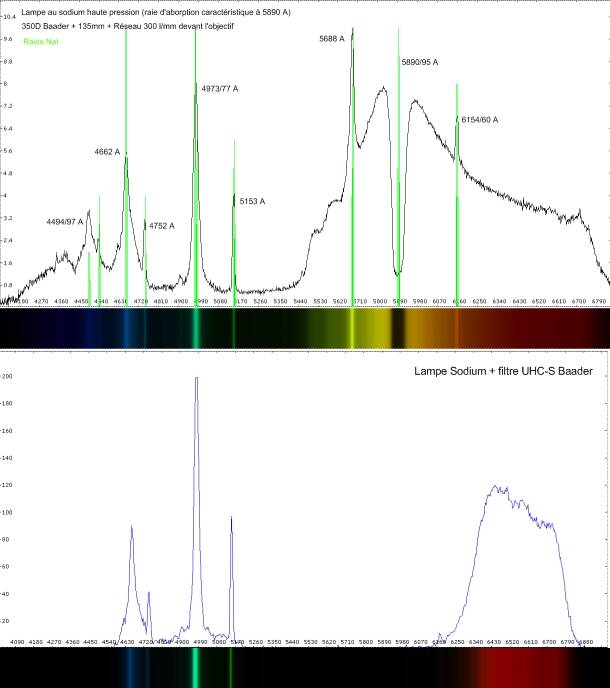

Spectre de lampe au sodium, avant et après filtrage

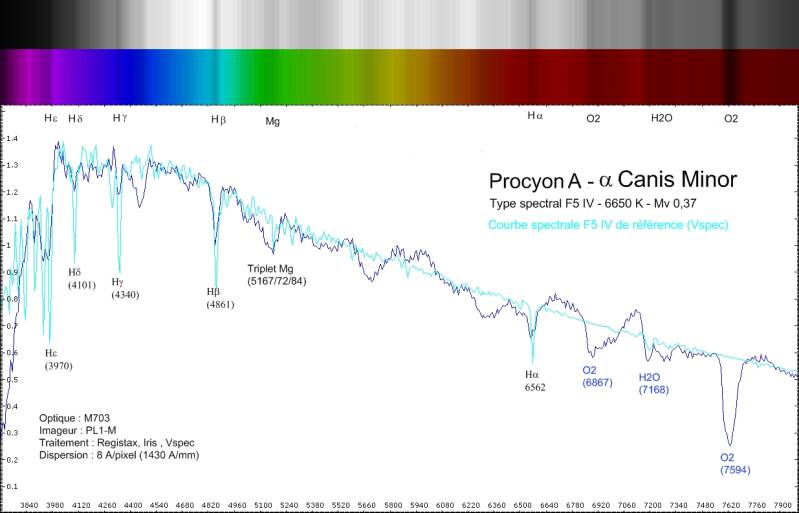

Spectroscopie basse résolution
avec un réseau de diffraction sans fente

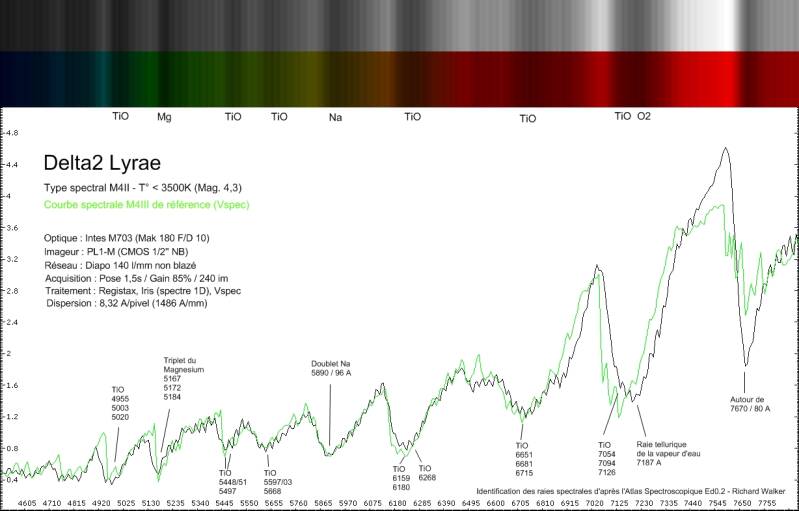

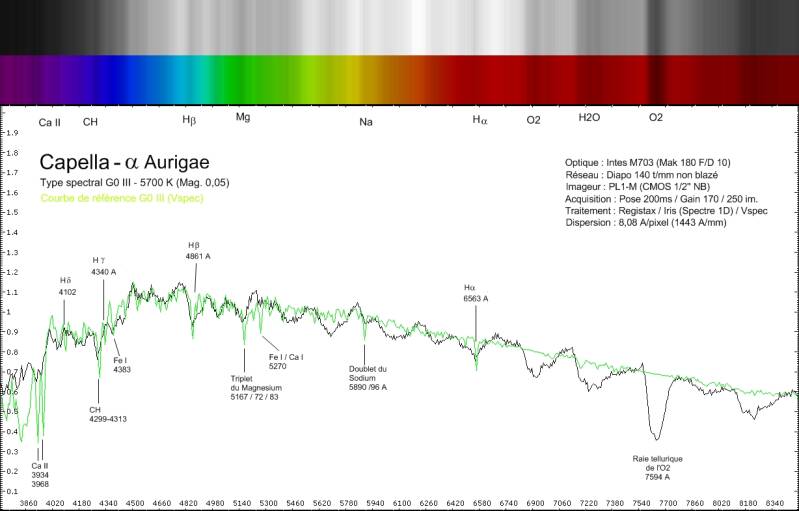

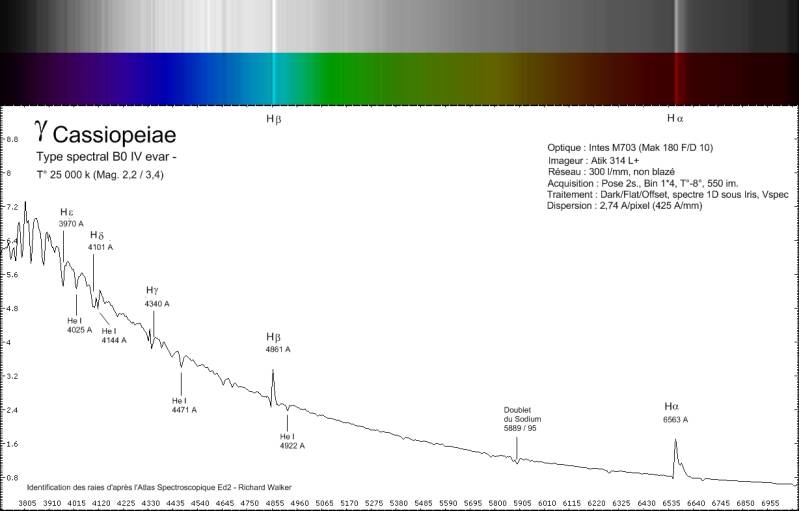

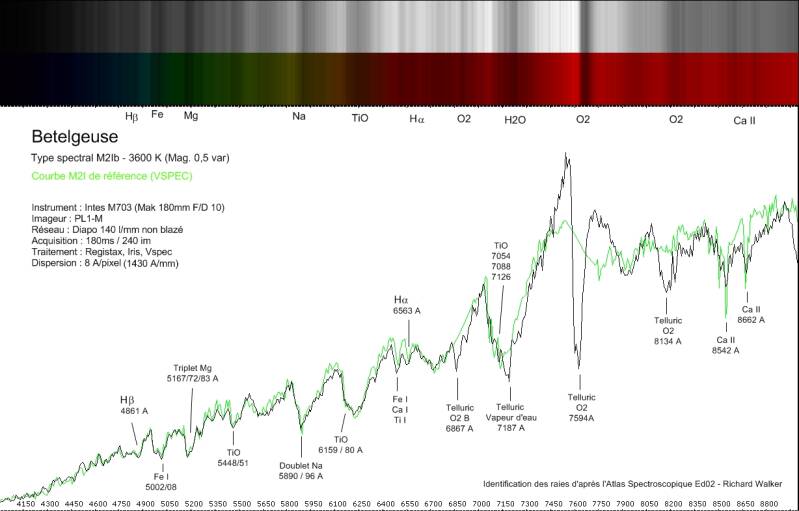

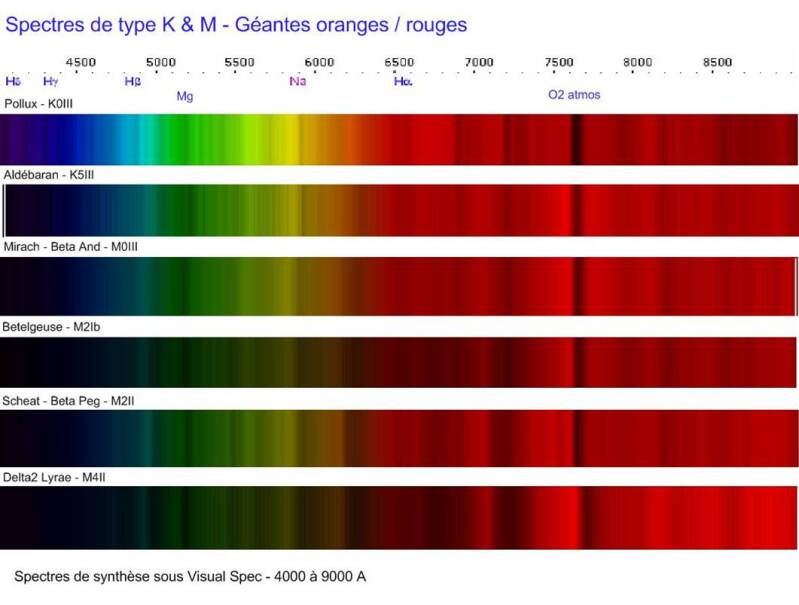

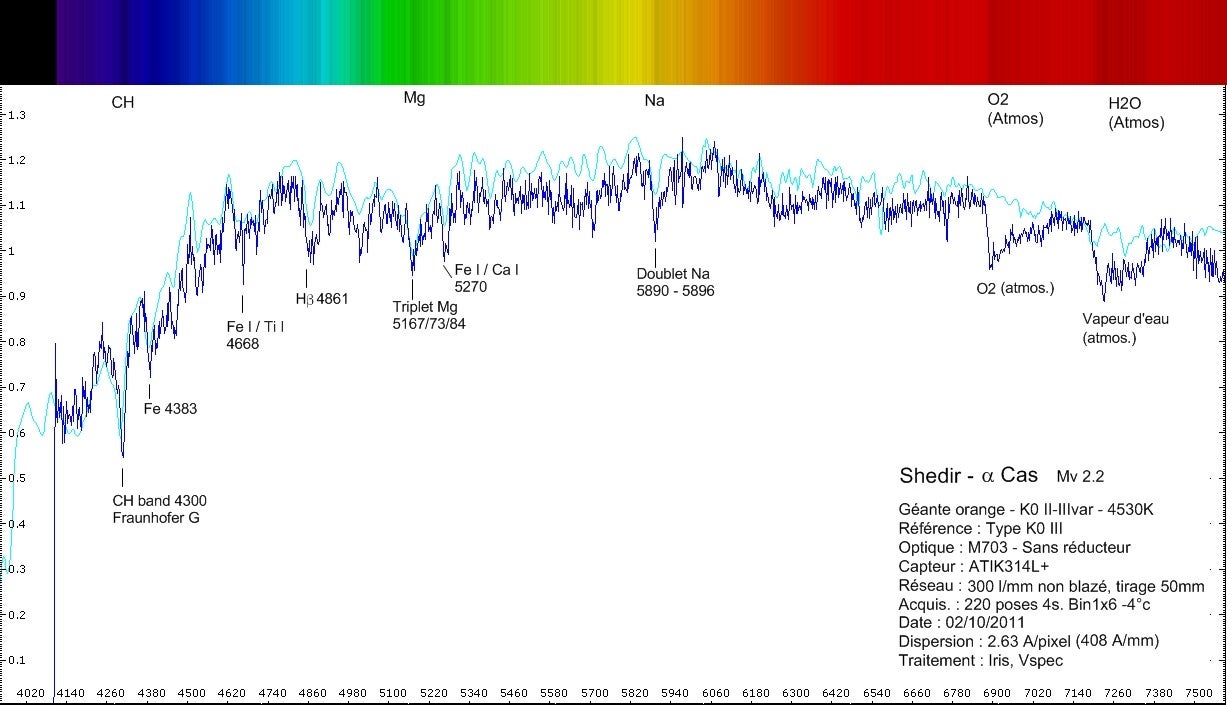

Etoiles de différents types spectraux : O (Super géantes bleues),B,A,F,G,K,M (Géantes rouges)

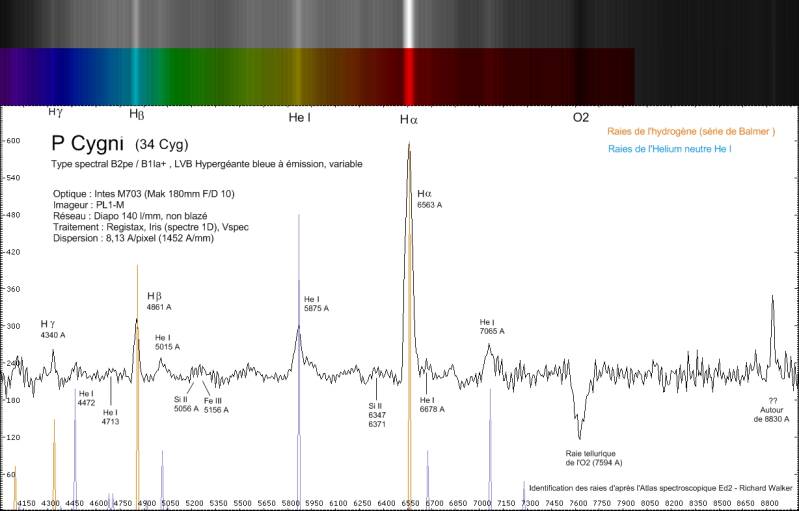

Raies spectrales en absorption et en émissions. Identification des raies spectrales avec Visual Spec

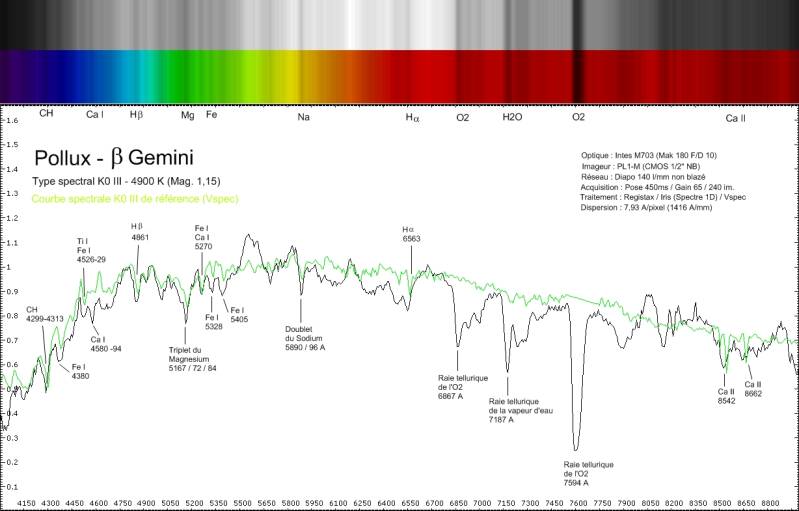

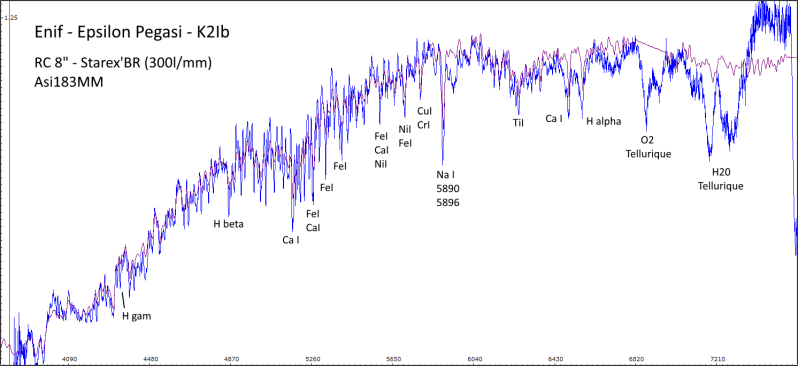

Raies telluriques dues à l'atmosphère terrestre (O2, H2O, vapeur d'eau ..)
Spectre grand champ de la constellation d'Orion avec un APN + un réseau de 100 l/mm

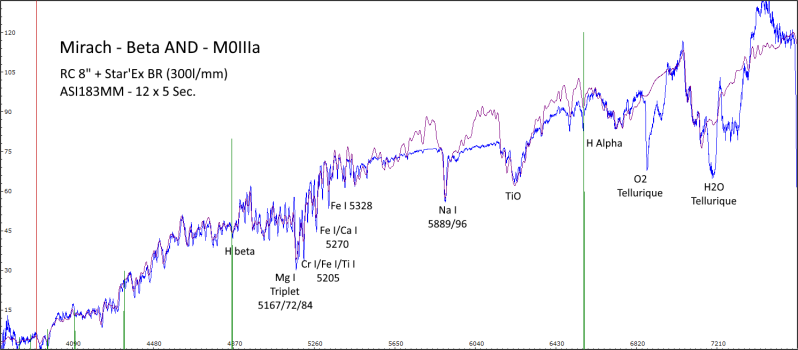

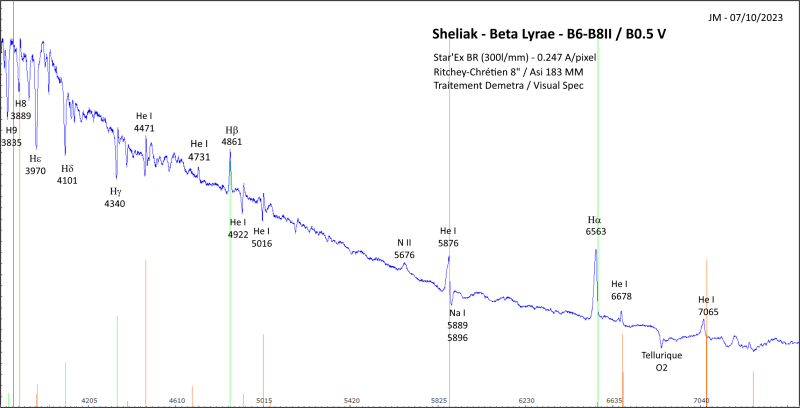

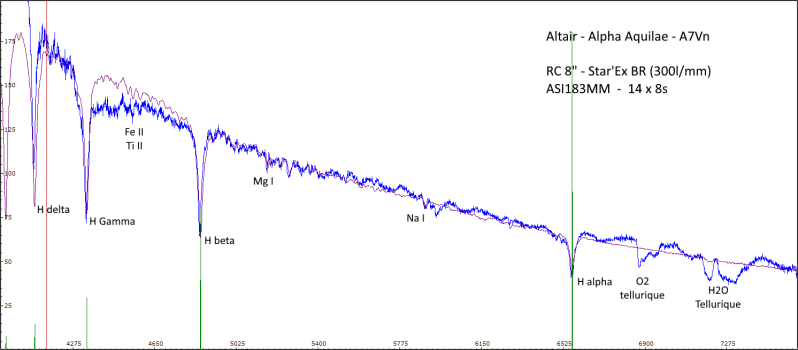

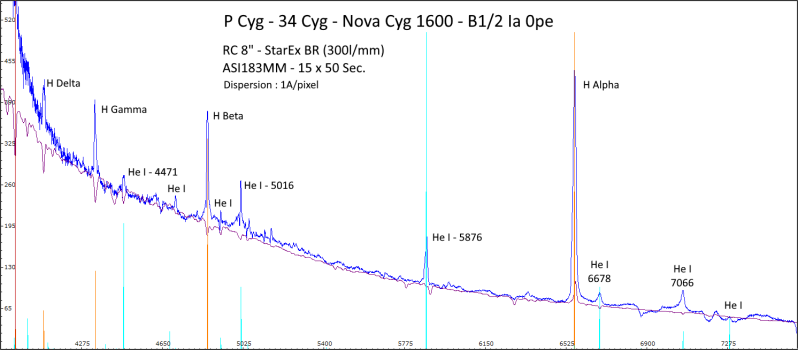

Spectres stellaires

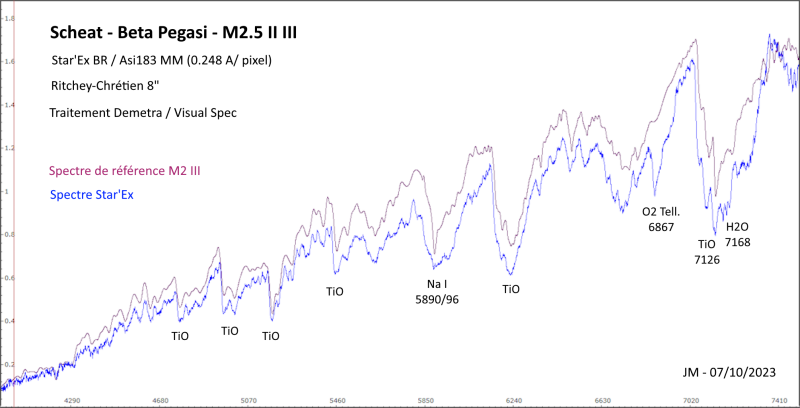

Star'Ex BR - Basse résolution
La fente améliore la résolution spectrale
La fente permet de réaliser des spectres sur des objets non ponctuels (Planètes, Nébuleuses, Galaxies)
